使用Allegro从brd文件中导出封装及焊盘的方法

最近常常看到网友的提问“Allegro如何导出封装”,“为什么Allegro导出的封装没有焊盘”等,本文给出Allegro从brd文件导出封装及焊盘的正确方法。

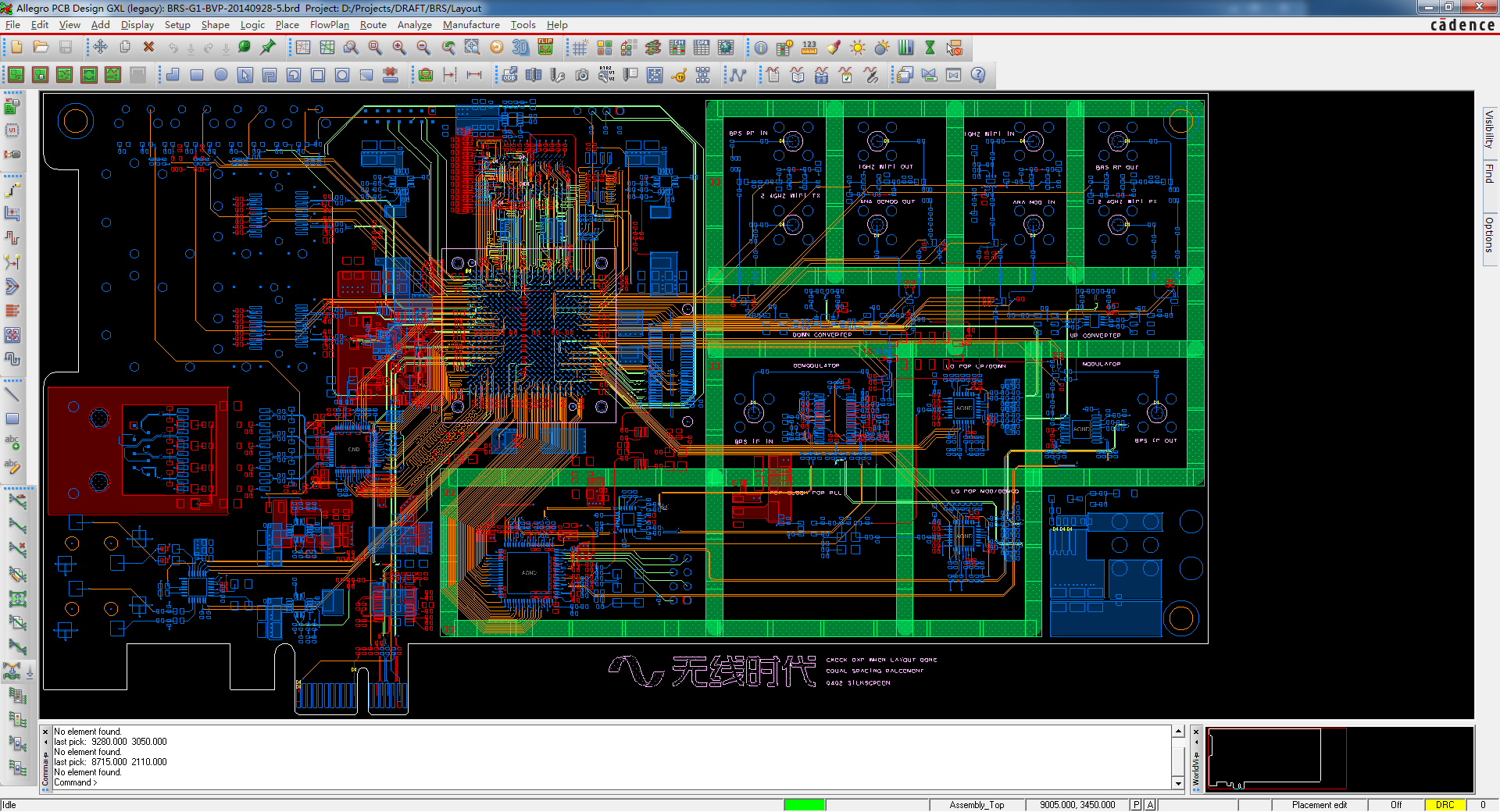

1. 打开一个brd文件,本文以无线时代的软件无线电平台BRS为例。

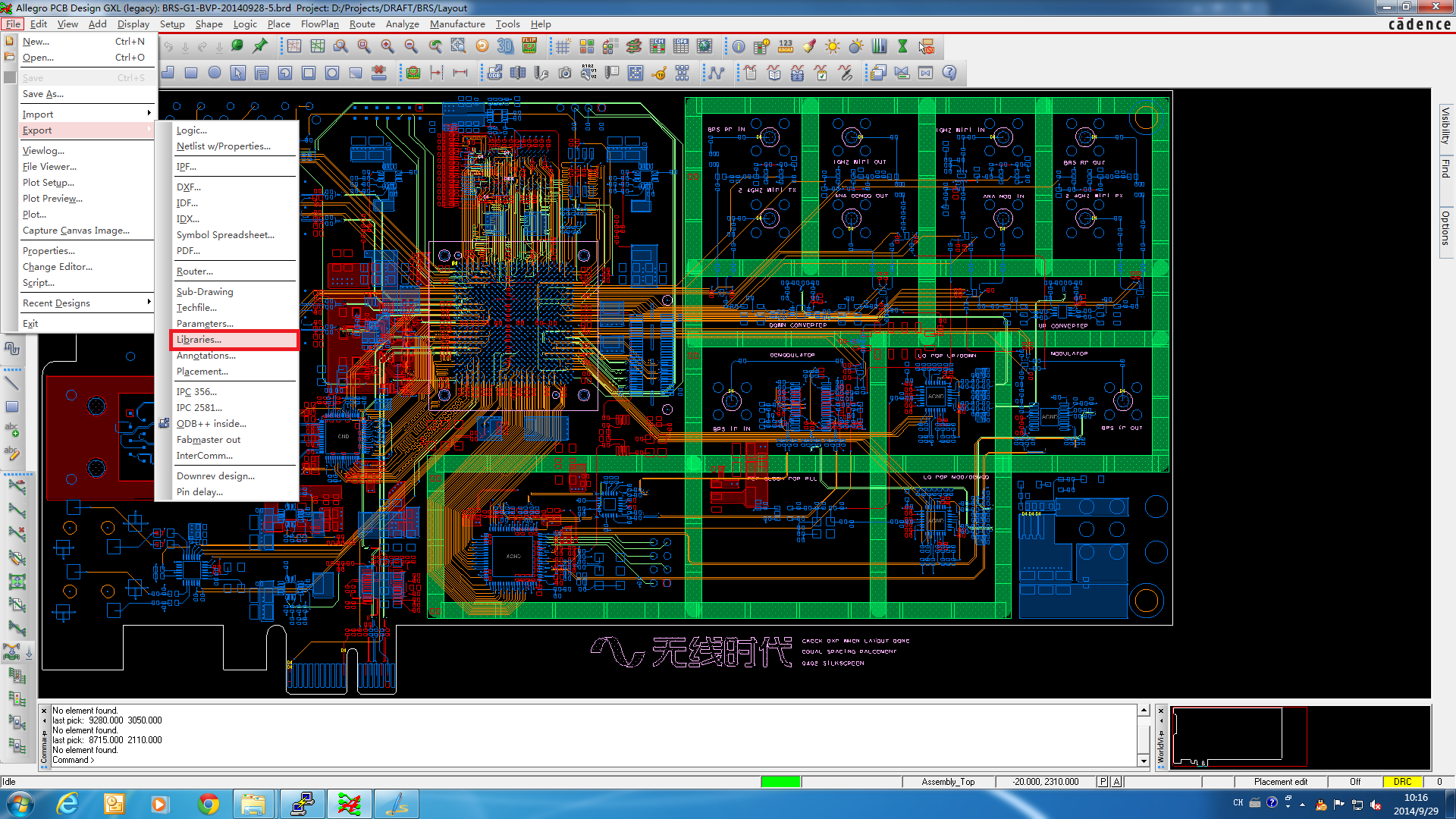

Open-brd 2. 点击File—>Export–>Libraries,如下图。

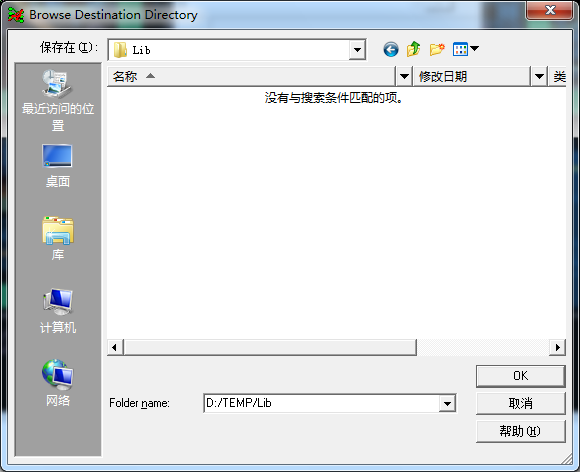

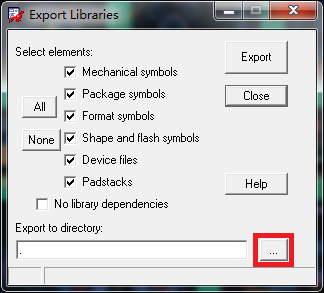

Allegro-Export-Libraries 3. 在弹出的对话框中,点击“…”选择保存的目录,这里保存至D:TempLib目录下。

Export

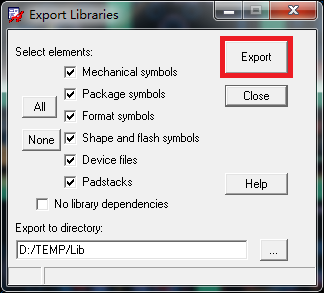

Export-Directory 4. 点击OK后返回刚才的界面,点击Export,即可将默认选中的信息导出至D:TempLib目录下。

Click-Export

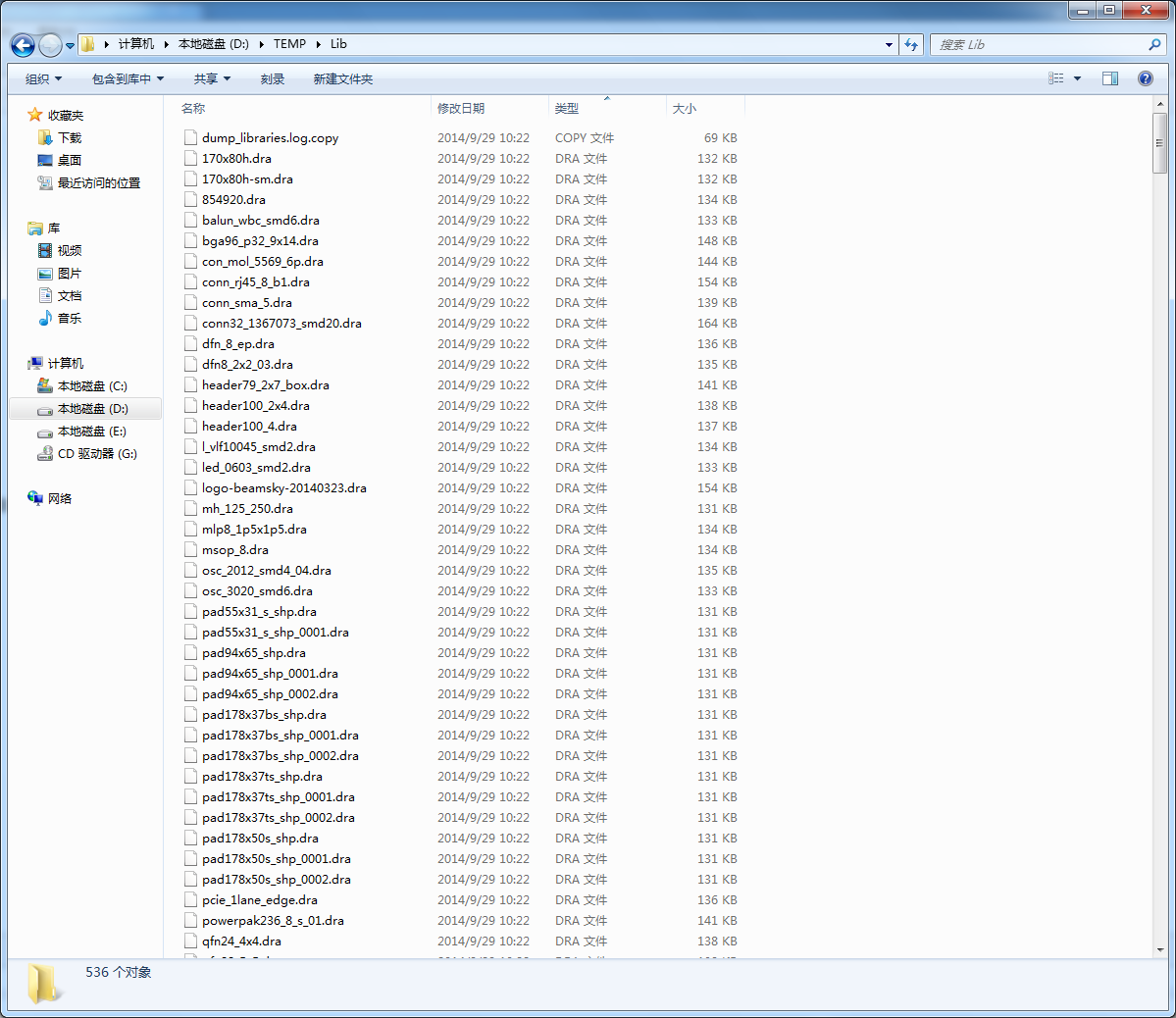

5. 查看D:TempLib目录,发现已经导出了很多文件,如下图。

Temp-Lib 6. 但是,请务必注意,这时这里的器件尚不能正常使用,我相信很多读者都会在这里遇到问题,因为按照默认设置,Allegro会去检查封装所使用的焊盘即pad文件是否存在于环境变量所指定的目录中。例如,在本人所用的电脑上,pad路径设置为D:LibraryAllegro。如果封装所使用的焊盘存在于D:LibraryAllegro,那么步骤4中的导出操作不会将这个焊盘导出。举个例子,一个封装文件同时使用了pad10x20和pad20x10两种pad,pad10x20存在于D:LibraryAllegro,不会被导出;pad20x10不存在于D:LibraryAllegro,会被导出。

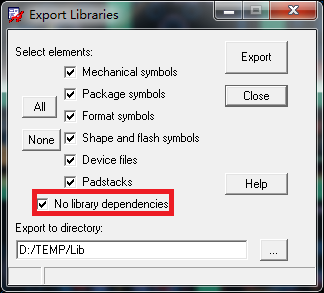

7. 那么关键的问题来了,挖掘机技术到底哪家强?不,是如何将全部焊盘导出呢?回到步骤4,勾选“No libraries dependencies”,含义为“不依赖库文件”,这时再次点击Export,就会发现D:TempLib目录多出了很多.pad文件。

No-Libraries-Dependencies

这时,将Allegro的psm及pad目录指向D:TempLib,就可以正常使用这里的封装。
