Allegro中,有这样一种情况:一个dra封装已经创建完成,但是不小心排错了引脚顺序,需要修改为正确的。我相信这是EDA工程师经常遇到的问题。这个时候,重新放置一遍焊盘工作量确实比较大,而且有再次出错的可能。其实Allegro已经提供了一种便捷的修改引脚编号的方式,只是很多人不知道,本文将对这种快捷的方式做介绍。

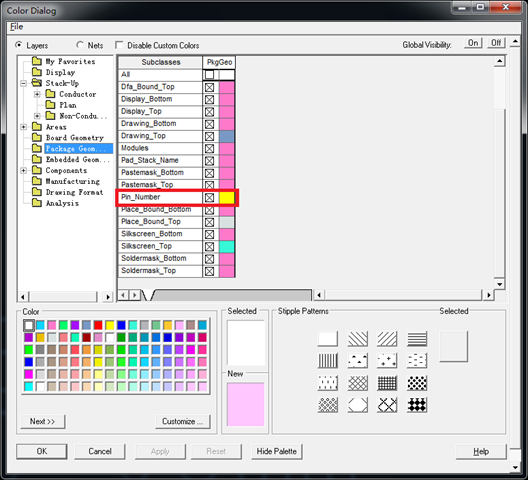

1. 打开一个dra封装,并通过颜色对话框打开Package Geometry下的pin number属性,如下图。

Pin-Number

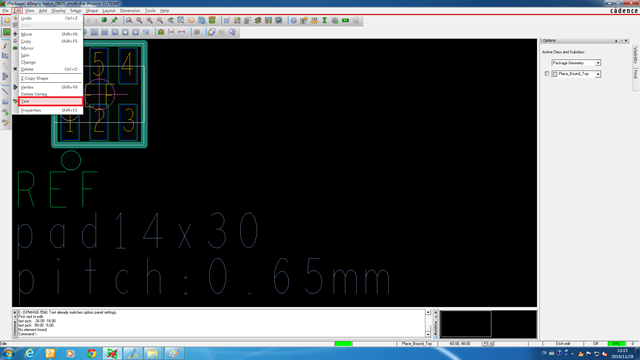

2. 点击Edit-->Text,如下图。

Edit-Text

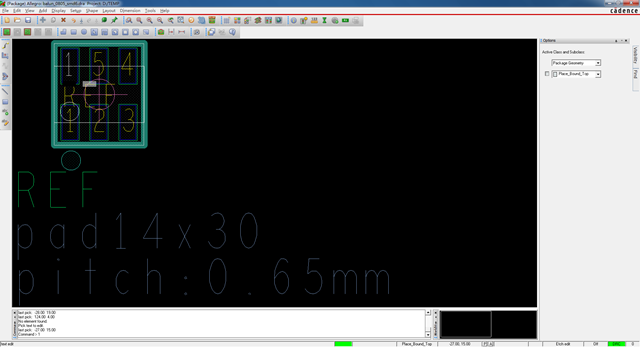

3. 依次点击需要修改的焊盘,并更改为正确的引脚编号,如下图。

Change-Pin-Number

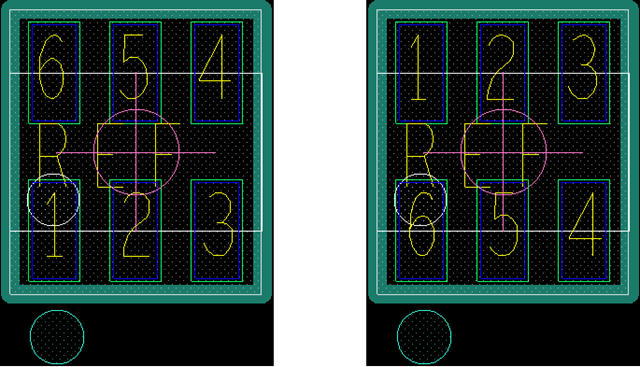

4. 修改前与修改后的对比如下图所示。

Compare
