Atheros AR7161简介

AR7161是Qualcomm Atheros公司的上一代高端网络处理器芯片,具有极高的集成度与较低的成本,是Qualcomm Atheros公司十分罕见的独立网络处理器,非常适合设计开发双频无线AP,无线路由器。当然,这里所说的高端是相对于Atheros自家的产品,相对于Freescale等公司的PowerPC网络处理器,AR7161的性能就一般般了。

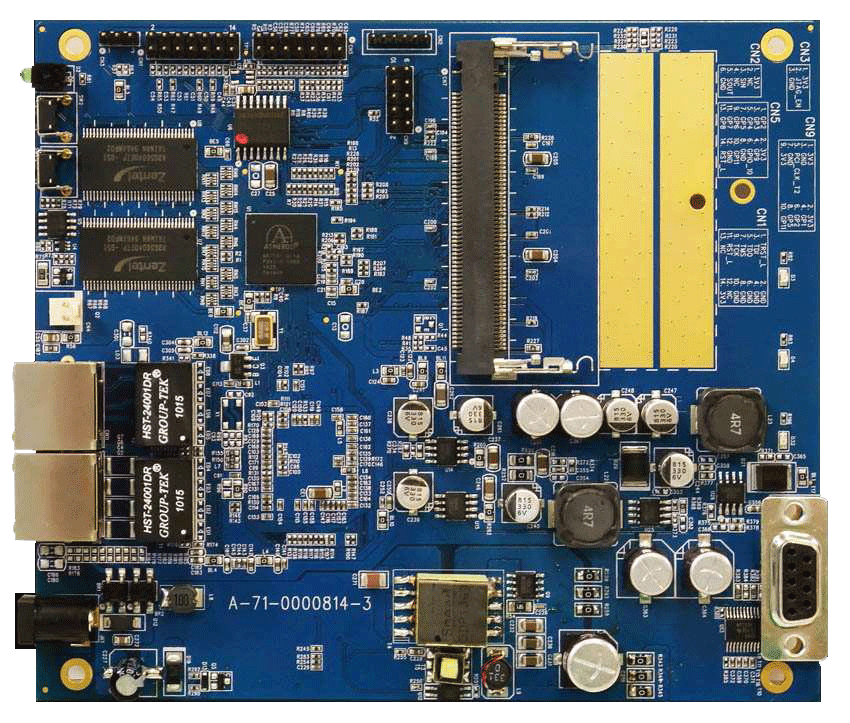

MB7161A

Qualcomm Atheros AR7161内部集成一个32位MIPS内核处理器,具有PCI Host接口,两个IEEE 802.3 MAC,支持GMII/RGMII/RMM/MII模式。同时,AR7161还具有2个USB 2.0接口,Flash,DDR,I2S,GPIO等接口,可以方便地实现各种无线网络产品。

AR7161内部功能框图

AR7161-Block-Diagram

AR7161主要特征

  • 集成MIPS 24K内核处理器
  • 工作频率可达680MHz
  • 支持16/32-bit DDR
  • 具有2个IEEE 802.3 MAC,支持10/100/1000Mbps全双工/半双工模式
  • 2个USB 2.0 Host接口
  • 具有1个UART接口
  • 具有PCI 2.3接口,支持33/66MHz模式,最多可支持3个PCI外设

我看到目前市面上仍有大量使用AR7161的无线产品,可见AR7161的火爆程度,当年本人也基于AR7161开发了多款无线产品,收获不少。
