Broadcom BCM4322简介

BCM4322是Broadcom推出的世界上第一款单芯片802.11n解决方案。采用65nm CMOS制程工艺,BCM4322集成了WLAN设备的全部功能模块,包括射频功率放大器,可以设计实现半高的Mini PCI-e无线网卡。同时,BCM4322也是第一款能够达到200Mbps以上无线数据带宽的解决方案。

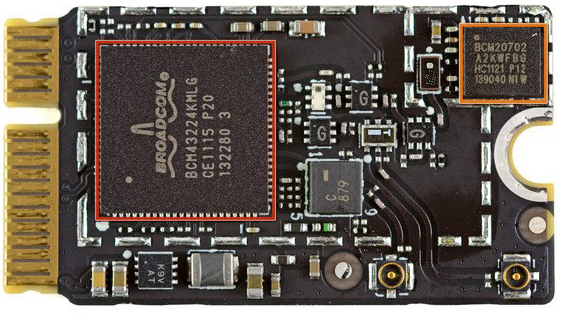

BCM4322-Mini-PCIe

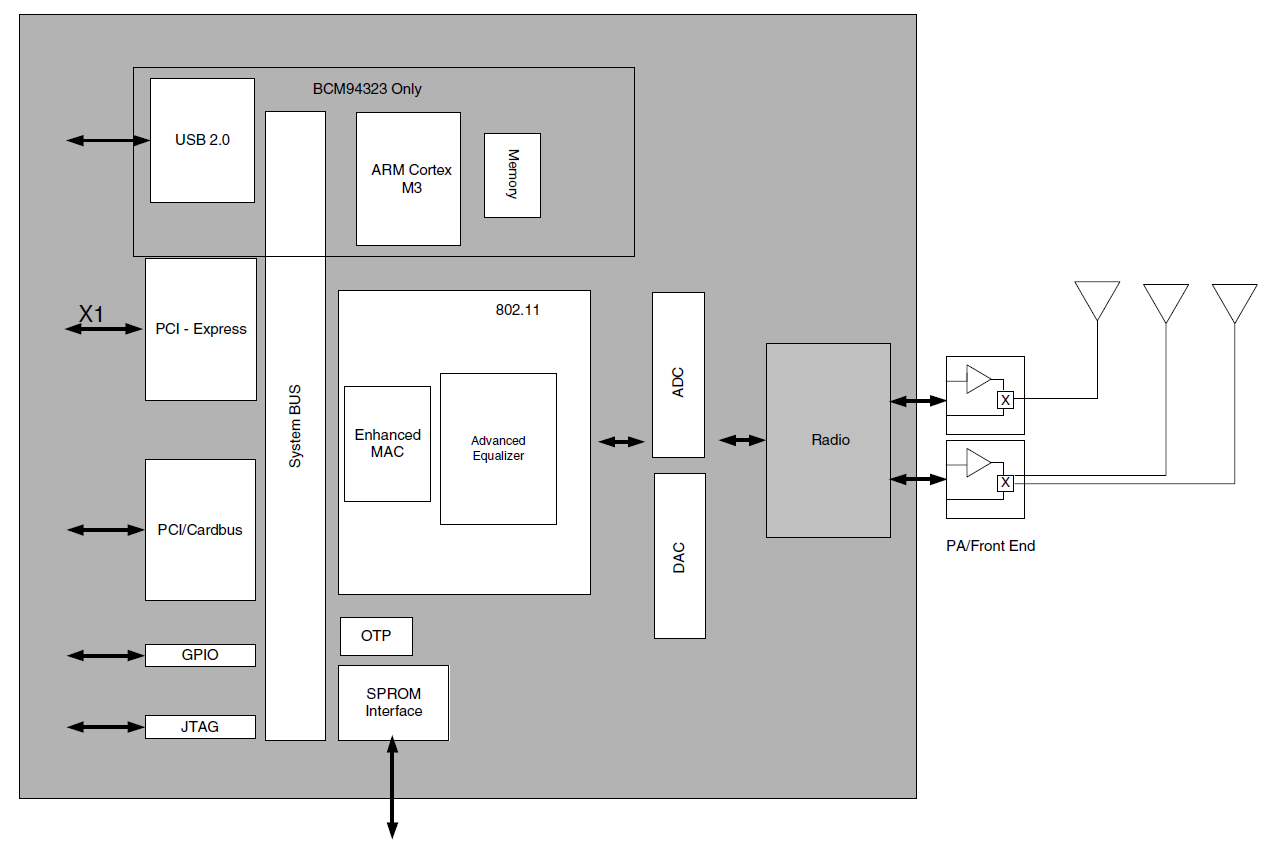

BCM4322内部功能框图

BCM4322-Block-Diagram

BCM4322主要特征

  • 单芯片802.11n 2×2 MIMO MAC/BB/Radio解决方案
  • 支持IEEE 802.11 a/b/g/n
  • 调制方式:PSK/CCK,DQPSK,DBPSK,OFDM
  • 频率范围:2.4-2.497GHz,4.9-5.85GHz
  • 射频输出功率:2.4GHz 18dBm,5GHz 15dBm
  • 加密方式:802.1z,WEP,WPA/WPA2,TKIP,AES,802.11i
  • 物理层无线数据带宽最高可达300Mbps
  • 支持2/3天线可配置,用于提高覆盖范围与吞吐量
  • 具有PCI-e接口
  • 内置ARM Cotex M3处理器(不是运行操作系统的)

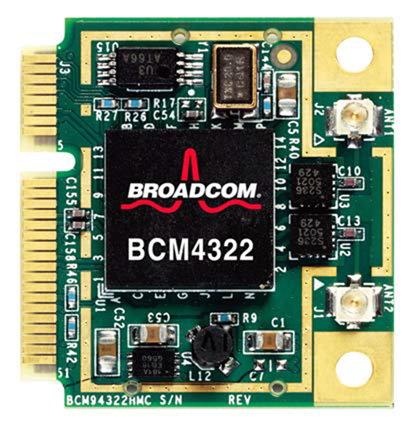

BCM4322参考设计

BCM4322-Reference-Design
