Atheros AR9342简介

AR9342是业绩领先的无线解决方案厂商Atheros推出的一款高集成度双频IEEE 802.11n 2x2 MIMO WLAN SoC,最高无线数据带宽可达300Mbps。相对于AR934x系列的明星产品AR9341,AR9344,AR9342的名气是比较小的,但是AR9342有其独特之处:相对于AR9341,AR9342的特色在于具有RGMII接口,可实现千兆以太网口,并可以支持5GHz频段;相对于AR9344,AR9342的特点是不集成百兆以太网交换机,并具有较小的尺寸。

AR9342-PCBA

Atheros AR9342内部集成了一颗MIPS 74Kc处理器,1个PCI-e接口,1个MII/RGMII接口,1个USB 2.0接口等,采用AR9342+千兆PHY的方式,特别适合设计开发无线AP,无线网桥产品。

AR9342主要特征

  • MIPS 74Kc处理器内核,主频可达560MHz
  • 支持16-bit DDR/DDR2
  • 支持SPI NOR Flash
  • 具有MII/RGMII接口
  • 具有PCI-e 1.1 接口
  • 具有USB 2.0接口
  • 具有I2S/S-PDIF接口
  • 具有2个UART,其中1个用于调试,另外1个高速串口可用于通信
  • 内部集成PA,LNA,大大简化了射频电路的设计

采用AR9342的无线网络产

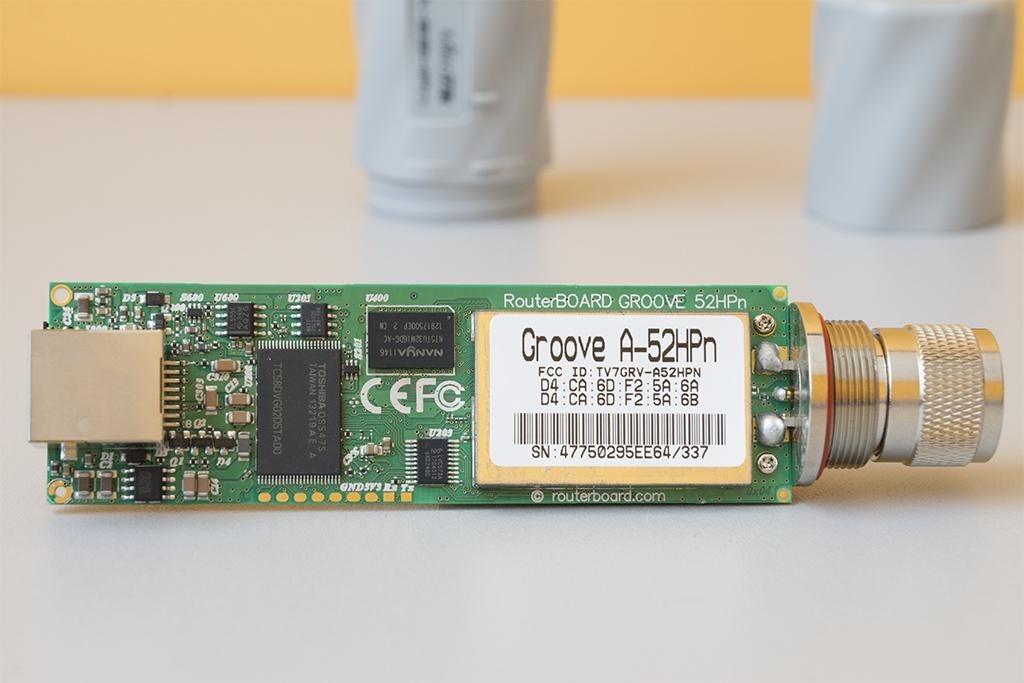

AR9342-AP (1)

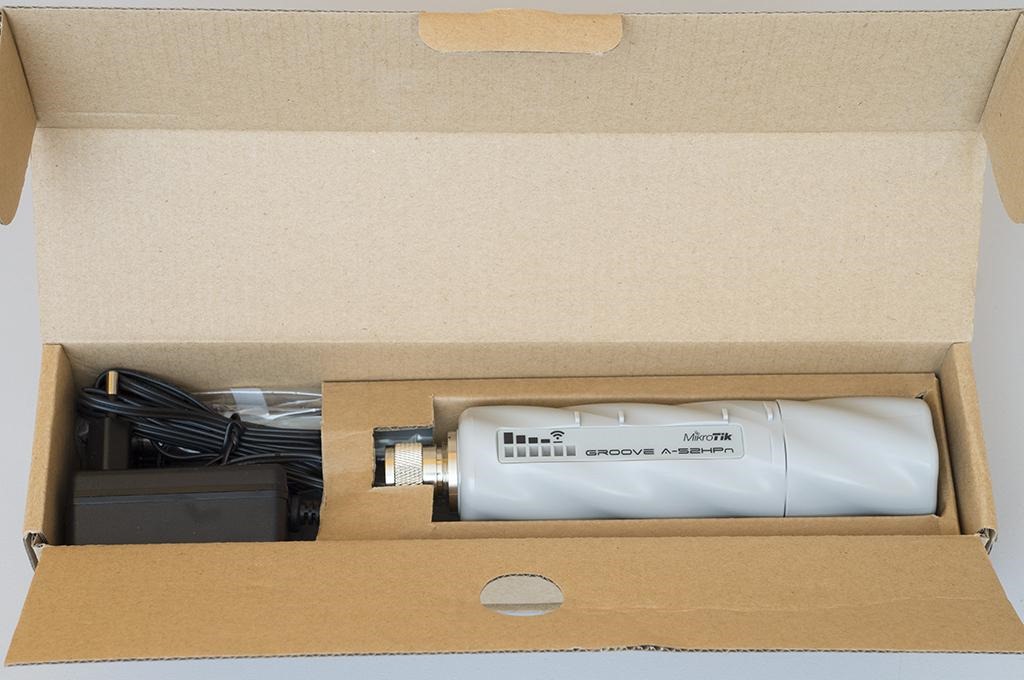

AR9342-AP (2)

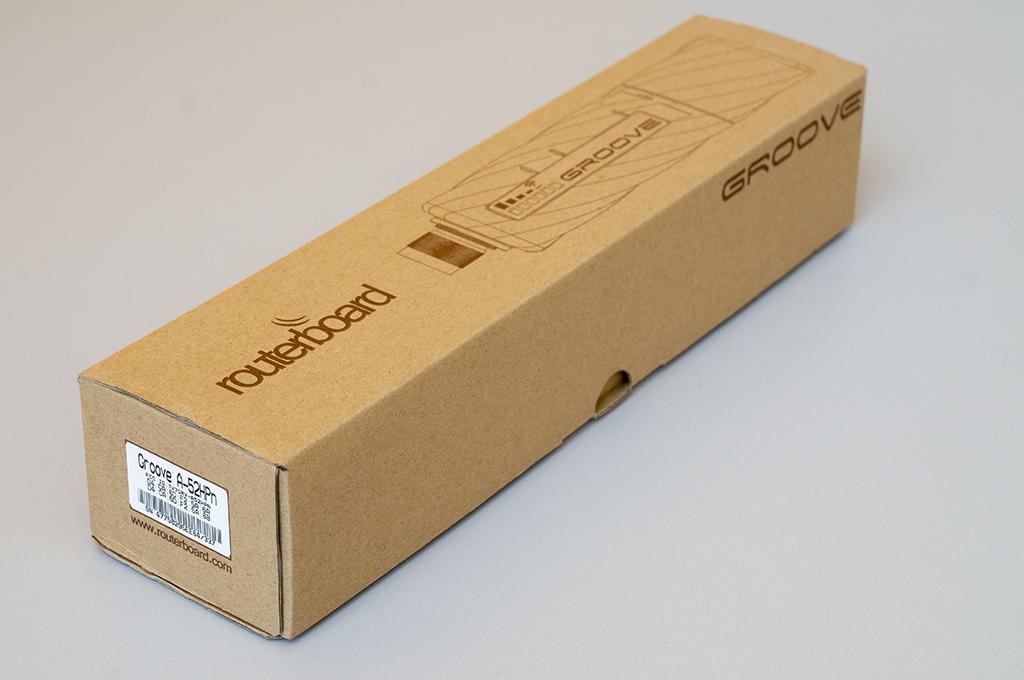

AR9342-AP (3)

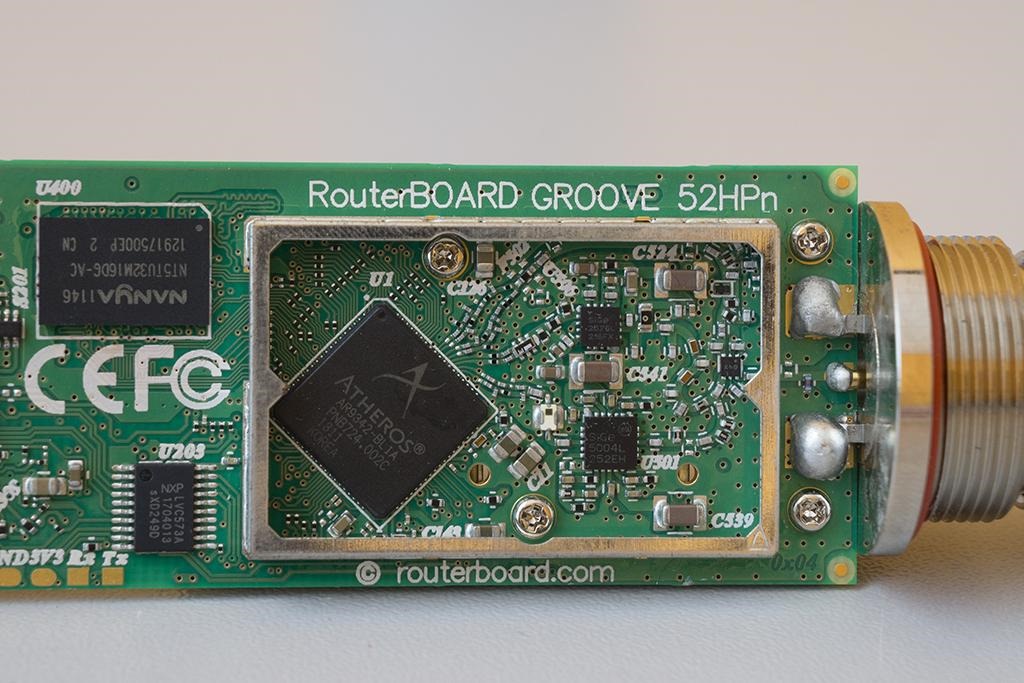

AR9342-AP (4)

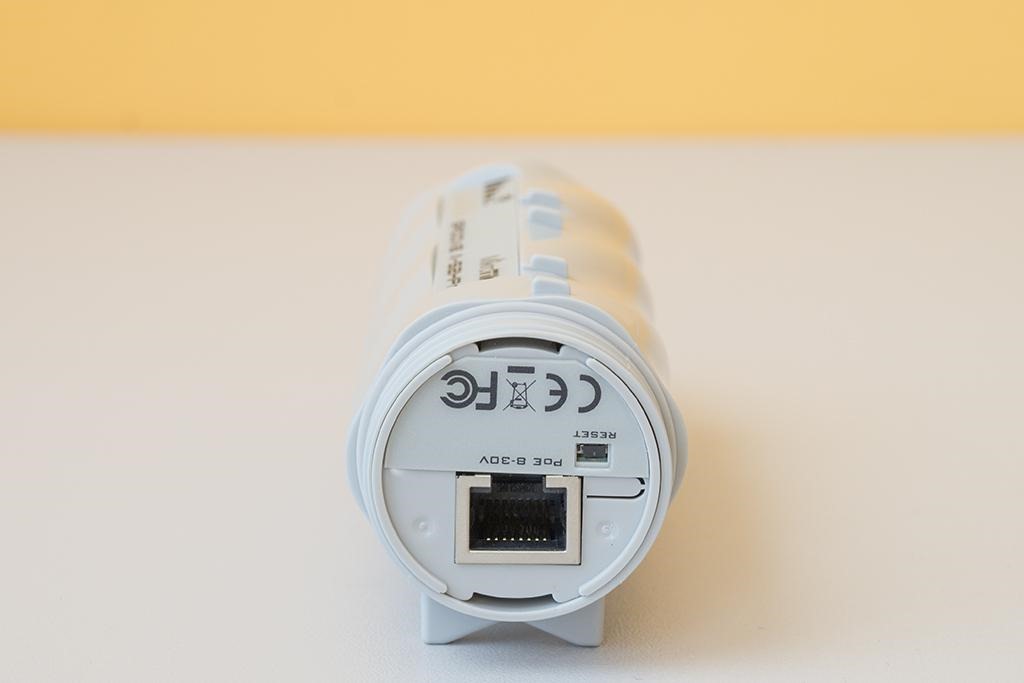

AR9342-AP (5)

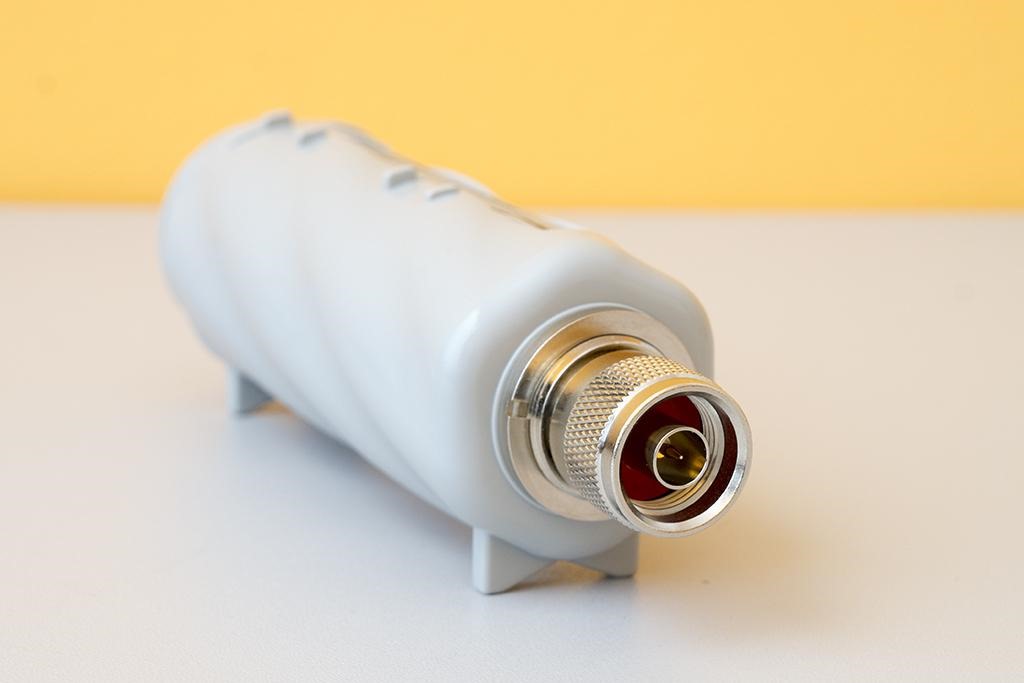

AR9342-AP (6)

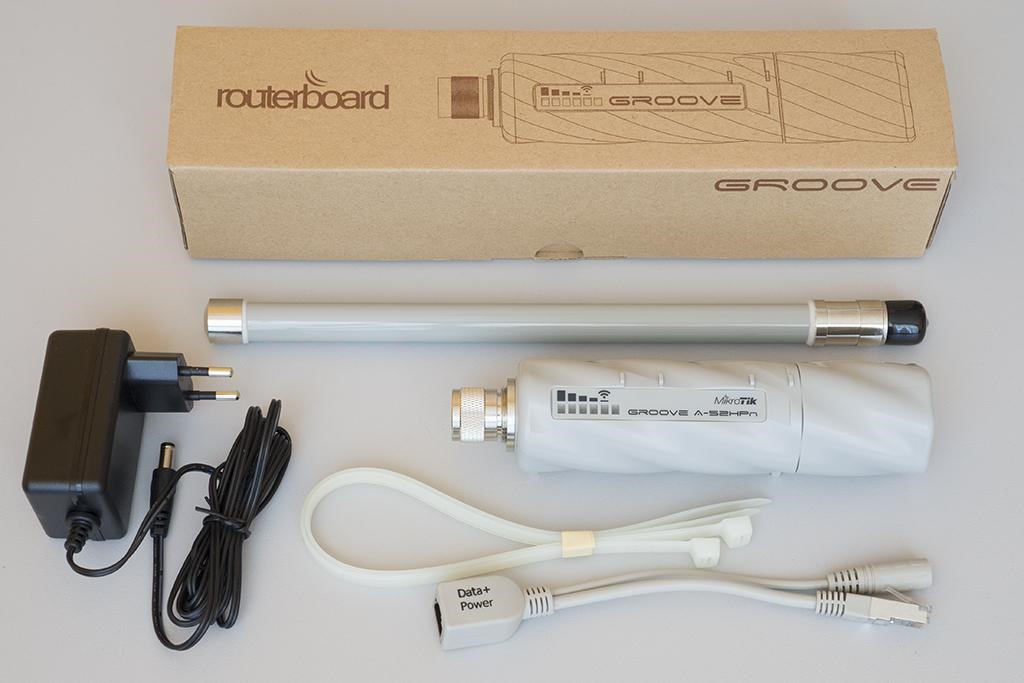

AR9342-AP (7)

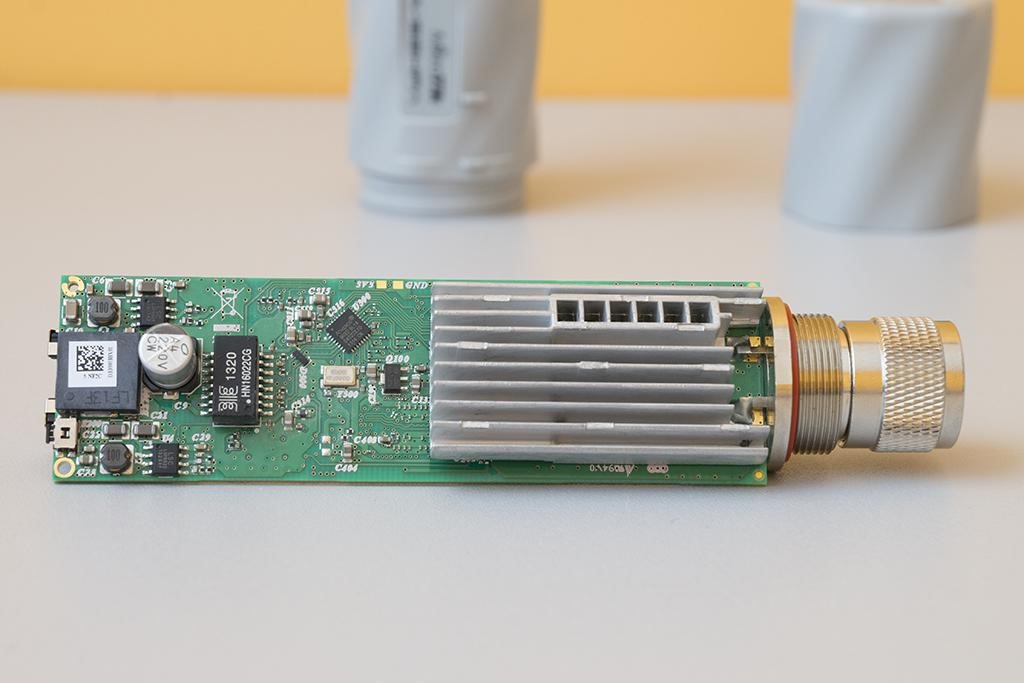

AR9342-AP (8)

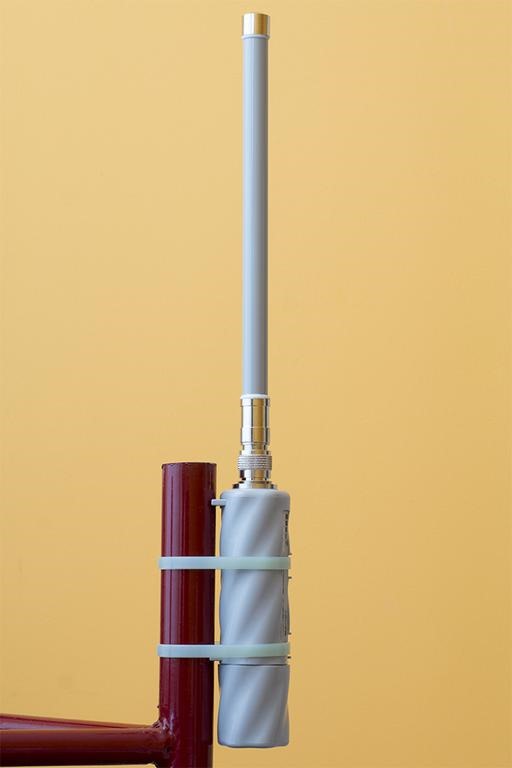

AR9342-AP (9)

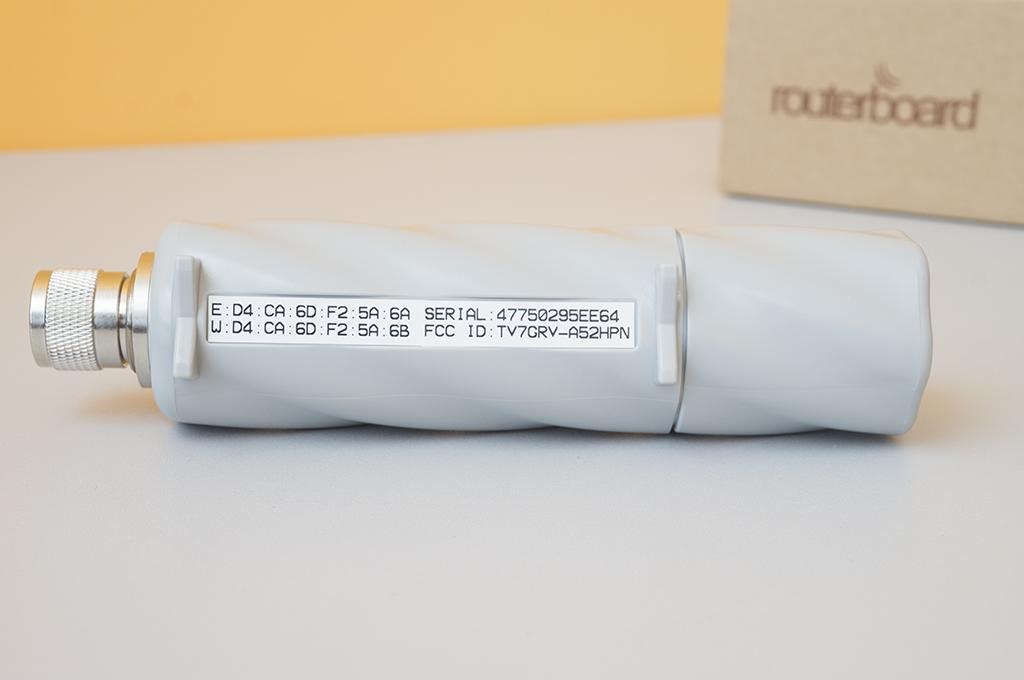

AR9342-AP (10)

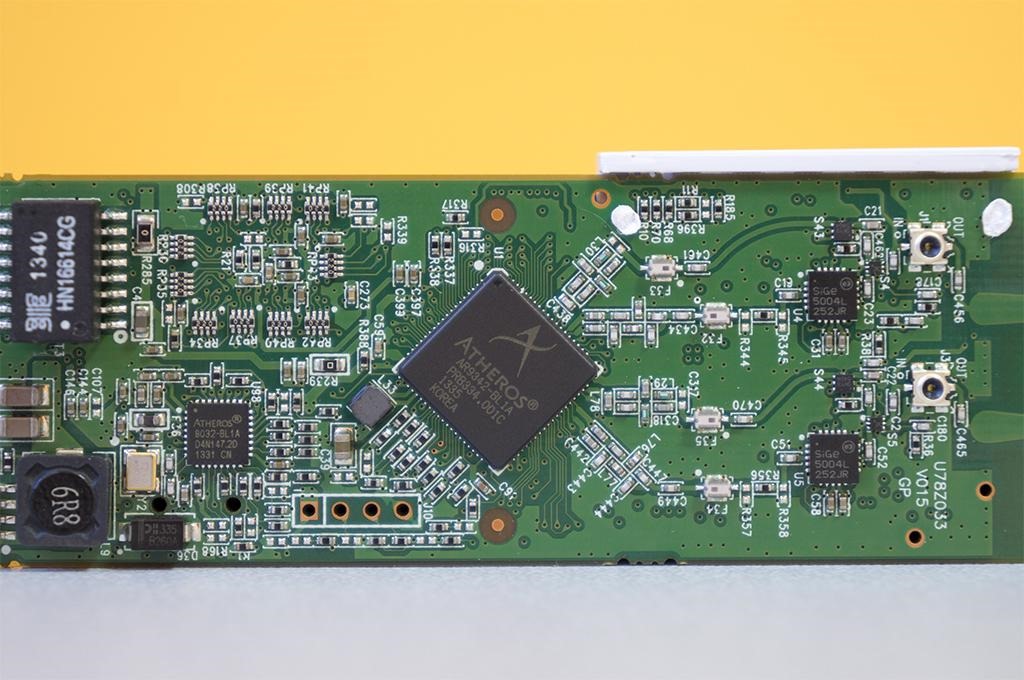

nanobeam-m5-300-board-cpu-ar9342-1024x680

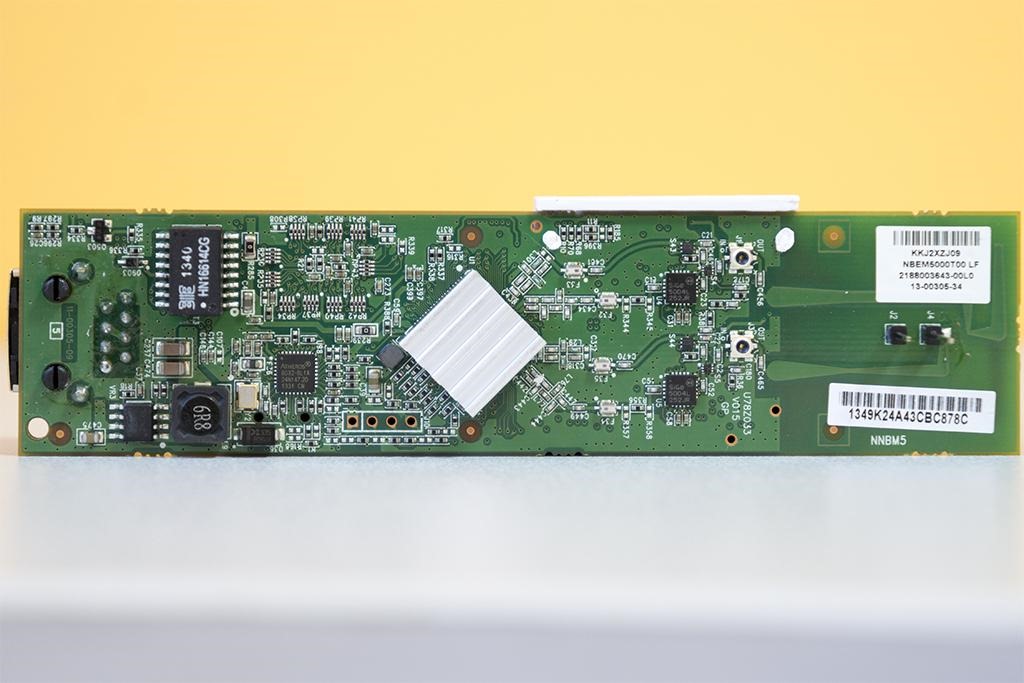

nanobeam-m5-300-board-top-ar8032-1024x683
