ERS-Mini,双频网络处理板卡

这款产品是我在2017年5月设计的,型号是ERS-Mini,不同于之前的Mini系列,ERS-Mini采用了NPM9344网络处理器模块,在增加了产品功能的同时缩小了产品的尺寸。ERS-Mini的设计思路来源于实际的客户需求,其尺寸为100*62mm,,可搭载PRM系列变频无线网卡实现高性能专用无线网络,具备很强的非视距传输能力,并支持手机,电脑等终端设备通过2.4GHz WiFi接入网络。同时可支持北斗/GPS定位,非常适合于便携应用。

ERS-Mini整机,正面

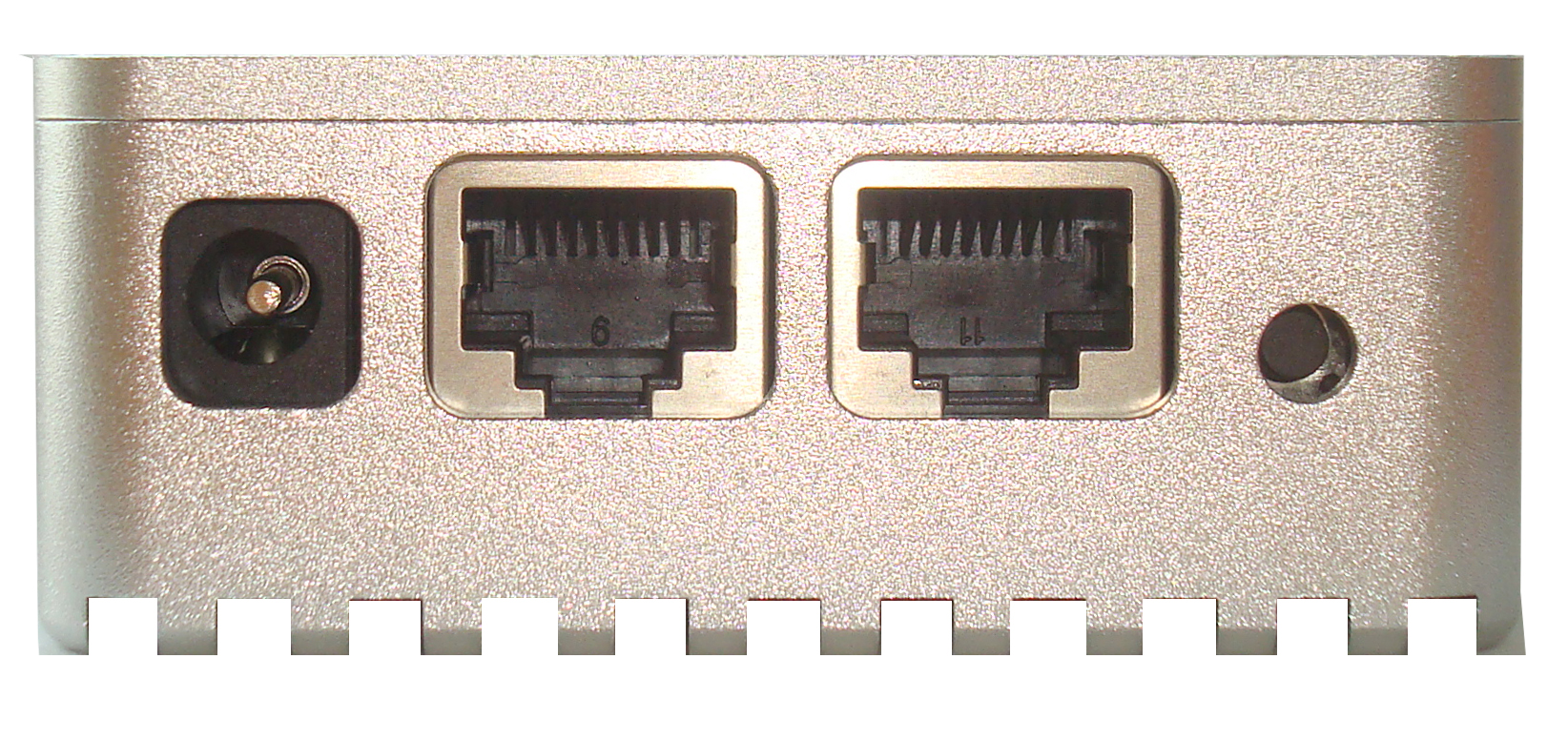

ERS-Mini整机,接口

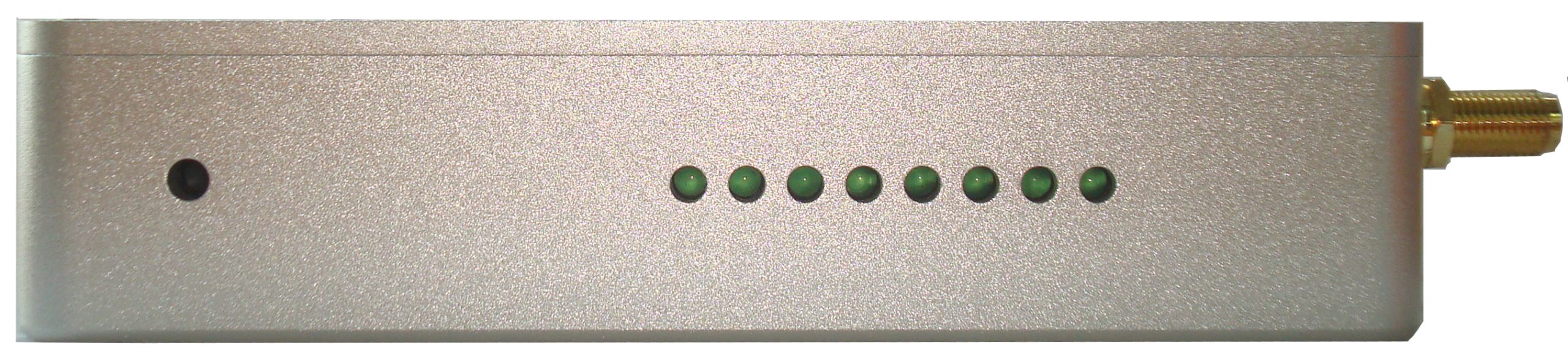

ERS-Mini整机,LED

主要特征

  • 支持335-1448MHz专网频段
  • 板载200mW 2.4GHz WiFi
  • 支持北斗/GPS定位
  • 具备双以太网口

典型应用

  • 军工/公安/消防单兵设备
  • 森林/山区/煤矿无线覆盖
  • Mesh自组网设备
  • 点对点/点对多点无线回传

专网频段

频段代号工作频率信道带宽输出功率接收灵敏度数据速率
340335-345MHz5/10MHz1W-92dBm36Mbps
400390-410MHz5/10/20MHz1W-92dBm72Mbps
500485-515MHz5/10/20MHz0.8W-91dBm72Mbps
580565-595MHz5/10/20MHz0.8W-91dBm72Mbps
700685-715MHz5/10/20MHz0.5W-91dBm72Mbps
900902-927MHz5/10/20MHz0.5W-87dBm72Mbps
14001428-1448MHz5/10/20MHz1W-89dBm72Mbps

硬件规格

工作频率专网:335-1448MHz可选
WiFi:2412-2462MHz
北斗/GPS:1559-1577MHz
信道带宽专网:5/10/20MHz可调节
WiFi:20MHz
输出功率专网:0.5-1W
WIFi:最高0.2W
接收灵敏度专网:最高-92dBm
WIFi:最高-90dBm
调制方式OFDM BPSK/QPSK/16-QAM/64-QAM
数据速率专网:1.5-72Mbps
WiFi:1-72Mbps
天线类型1个专网SMA天线接口
1个WiFi SMA天线接口
1个北斗/GPS SMA天线接口
供电方式支持电源适配器供电方式,10-48 V
通信接口2个以太网口,10/100Mbps自适应
指示灯1个系统状态指示灯
2个以太网状态指示灯
1个WiFi状态指示灯
1个专网状态指示灯
3个专网信号强度指示灯
按键1个WPS按键 1个重置按键
尺寸123.5mm(长)*70.5mm(宽)*28mm(高)
其他设备无Logo,便于客户OEM
温度范围存储温度:-40℃~+125℃
工作温度:-20℃~+65℃
重量约为95克

ERS-Mini已于2020年停产,但是其变形产品仍在生产中,而且会持续生产很久。
